10 Contoh Soal Jangka Sorong dan Mikrometer Sekrup, Lengkap dengan Jawabannya

a. Jarak main bebas pedal rem

b. Diameter luar piston

c. Ketebalan kanvas kopling

d. Diameter dalam blok silinder

Jawaban: d

7. Jangka sorong digunakan untuk mengukur panjang sebuah batang dengan tepi yang tidak rata. Di mana harus menempatkan rahang atas jangka sorong untuk mengukur dengan akurasi yang terbaik?

a. Di tengah batang

b. Di tepi yang paling rata

c. Di tepi yang paling tajam

d. Di mana saja, tidak penting

Jawaban: b

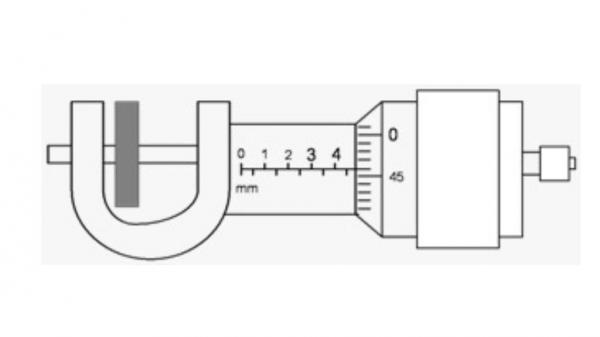

8. Skala utama bagian atas garis horizontal = 4 mm Skala utama bagian bawah garis horizontal = 0,5 mm Skala nonius = 0,46 mm Maka hasil pengukuran dengan mikrometer tersebut adalah:

Pembahasan: 4 + 0,5 + 0,46 = 4,96 mm

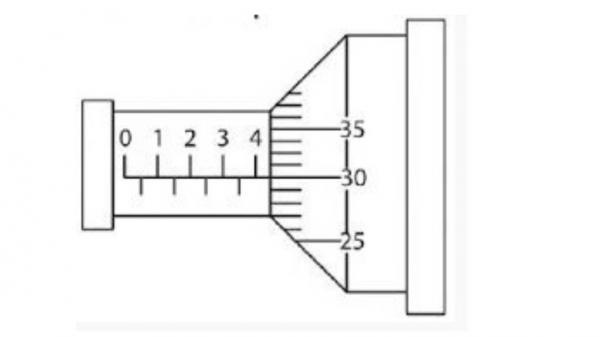

9. Jika pada suatu pengukuran didapatkan gambar skala utama ataupun skala nonius dibawah ini, berapa panjang dari benda yang akan diukur?

Jawaban:

Skala utama = 4mm Skala nonius = 0,30mm Maka, hasil dari pengukuran diatas adalah: Skala utama ditambah skala nonius = 4 +0,3 = 4,30mm

10. Hitunglah ketebalan kawat tembaga yang diukur dengan mikrometer sekrup dibawah ini.
