Cara Kerja Motor Starter pada Sepeda Motor

3. Ignition Switch atau Main Switch atau Kunci Kontak

Ini adalah sejenis saklar yang digunakan untuk menghubungkan dan memutuskan rangkaian kelistrikan secara keseluruhan menggunakan bantuan anak kunci yang dibuat unik.

Hampir semua sistem kelistrikan pada sepeda motor akan mengambil tegangan dari baterei dengan melewati Saklar Utama ini.

4. Starter Relay atau Magnetic Switch

Komponen ini adalah saklar dengan kemampuan daya besar untuk mengalirkan listrik dari baterei menuju ke Motor Starter yang akan terhubung (ON) dan terputus (OFF) dengan teknik picuan kemagnetan.

Ada dua bagian didalam Starter Relay yaitu, Selenoid dan Kontak Besar yang dihubungkan oleh plat. Ketika sifat kemagnetan terbentuk pada selenoid maka kontak besar dalam posisi ON, jika sifat kemagnetan menghilang pada selenoid maka kontak besar dalam posisi OFF.

Starter Relay menggunakan kontak saklar berukuran besar karena konsumsi daya motor listrik yang besar pula. Hal ini untuk memperlambat tingkat keausan kontak saklar akibat panas yang muncul ketika saklar mulai terhubung dan terputus serta untuk memaksimalkan energi listrik yang dialirkan menuju ke motor starter.

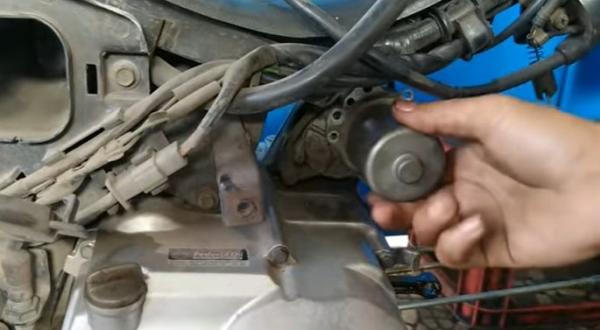

5. Motor Starter

Motor Starter adalah motor listrik arus searah yang mengubah energi listrik baterai menjadi energi mekanik untuk menggerakan poros engkol.

Motor Listrik ini membutuhkan daya yang besar sehingga kabel dan saklar yang digunakan untuk mengalirkan energi listrik juga harus yang berdaya besar agar motor listrik mampu menghasil putaran yang cepat dan kuat.

6. Starter Switch atau Saklar Starter

Komponen yang satu ini adalah saklar khusus yang digunakan untuk mengaktifkan Starter Relay. Pada saat Starter Switch dalam posisi terhubung (ON) atau posisi ditekan maka akan terbentuk kemagnetan pada selenoid yang mampu menghubungkan saklar didalam Magnetic Switch.

Pada saat Starter Switch dalam posisi terputus (OFF) maka sifat kemagnetan pada selenoid akan menghilang dan saklar didalam Magnetic Switch akan terputus.

Starter Switch berperan sebagai saklar pemicu untuk mengatur pembentukan sifat kemagnetan pada selenoid didalam Starter Relay. Starter Switch ditempatkan pada area kemudi yang mudah untuk dijangkau jari tangan.
