Cara Pasang Pengaman Sensor Sentuh di Motor, Tak Perlu ke Bengkel Cuma Butuh Modal Rp15.000

Cara pasang pengaman sensor sentuh di motor

1. Pastikan bahwa semua komponen telah siap.
2. Pasang salah satu ujung kabel biru di di ground Modul sensor TTp223, kabel putih untuk in/out, dan kabel kuning di VCC.
3. Setelah dipasang di Modul sensor, ujung yang lain dari masing-masing kabel dipasang di Modul Relay sesuai dengan posisinya.

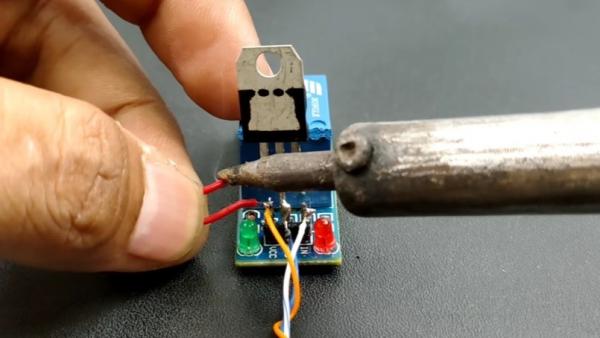

4. Setelah itu, pasang IC Regulator di Relay untuk menyesuaikan daya dari aki 12v menjadi 5v. Pasalnya, semua komponen sensor tersebut hanya membutuhkan daya 5v saja.
5. Siapkan kabel hitam positif dan negatif hitam dan untuk dipasang di Modul Relay yang sudah dirakit dengan modul sensor tadi.
6. Jika sudah selesai, perangkat sensor siap dipasang di motor.

Langkah berikutnya memasang rangkaian modul ke bodi motor. Berikut ini cara pemasangannya:

1. Bongkar body motor.
2. Putuskan salah satu kabel kontak yang terhubung ke aki untuk disambungkan ke modul Relay yang sudah dirakit tadi.
3. Buka aki, sambungkan modul Relay dengan aki.
4. Pasang dan tata Modul Sensor dan Modul Relay dengan rapi.
5. Pastikan Modul Sensor dipasang di bagian motor yang menurut Anda rahasia.
6. Modul ini bisa tetap berfungsi meski terhalang oleh bodi.
7. Pasang kembali bodi motor.

Itulah cara pasang pengaman sensor sentuh di motor yang perlu diketahui bagi pemilik kendaraan ingin memasang sistem keamanan tambahan.
